Machine de production de blocs de ciment QT4-40B facile à utiliser avec boîtier de commande électrique
Les principaux atouts de la machine de production de blocs de ciment QT4-40B sont son prix abordable, son boîtier de commande électrique intégré et sa simplicité d'utilisation, autant d'éléments qui simplifient la production de briques de béton et optimisent la productivité. Nos ingénieurs ont modernisé et amélioré les modèles standards. machine de fabrication de blocs Nous avons conçu la machine de production de blocs de ciment QT4-40B. Son design compact et entièrement fonctionnel permet une grande flexibilité de déplacement du site de production. Polyvalente et capable de fabriquer une large gamme de produits, elle élimine le besoin de travaux de préparation de site complexes ou de la construction d'une usine de grande envergure. Son fonctionnement a été simplifié, permettant même aux opérateurs sans expérience préalable d'être rapidement opérationnels ; c'est donc un choix idéal pour les entreprises familiales et les petites équipes de construction. Les retours clients indiquent que l'investissement initial dans la machine de fabrication de blocs de ciment QT4-40B peut être amorti en seulement trois mois, après quoi l'activité commence à générer des bénéfices.
Quels sont les avantages uniques de la machine de production de blocs de ciment QT4-40B ?
Tout d'abord, la machine de production de blocs de ciment QT4-40B présente un faible coût d'entrée et un retour sur investissement rapide. Cette machine utilise le moulage par vibration pour produire différents types de briques de béton à partir de matières premières telles que le ciment, le sable et les cendres volantes. Compacte et à commande manuelle, elle est proposée à un prix très attractif, avec un coût d'investissement initial bien inférieur à celui des systèmes de fabrication de briques de béton entièrement automatisés. De plus, la machine QT4-40B nécessite un minimum d'installations : ni fondations complexes ni grands bâtiments industriels, ce qui réduit considérablement l'investissement initial du client. Ce faible investissement permet aux clients de rentabiliser rapidement leurs coûts et de commencer à générer des profits plus tôt.
Deuxièmement, sa simplicité d'utilisation et sa grande adaptabilité en font une machine idéale pour la production de blocs de ciment. La machine QT4-40B simplifie le processus complexe de fabrication de briques de béton en un flux de travail intuitif et accessible à tous. L'opérateur gère manuellement le remplissage des moules et leur fermeture, tandis que le boîtier de commande PLC assure le contrôle d'opérations telles que le moulage par vibration et le démoulage. Le processus est simple et l'utilisation facile à maîtriser ; un seul opérateur peut gérer l'intégralité du cycle de production, faisant de la machine QT4-40B un excellent choix pour les ateliers à domicile ou les entrepreneurs individuels.

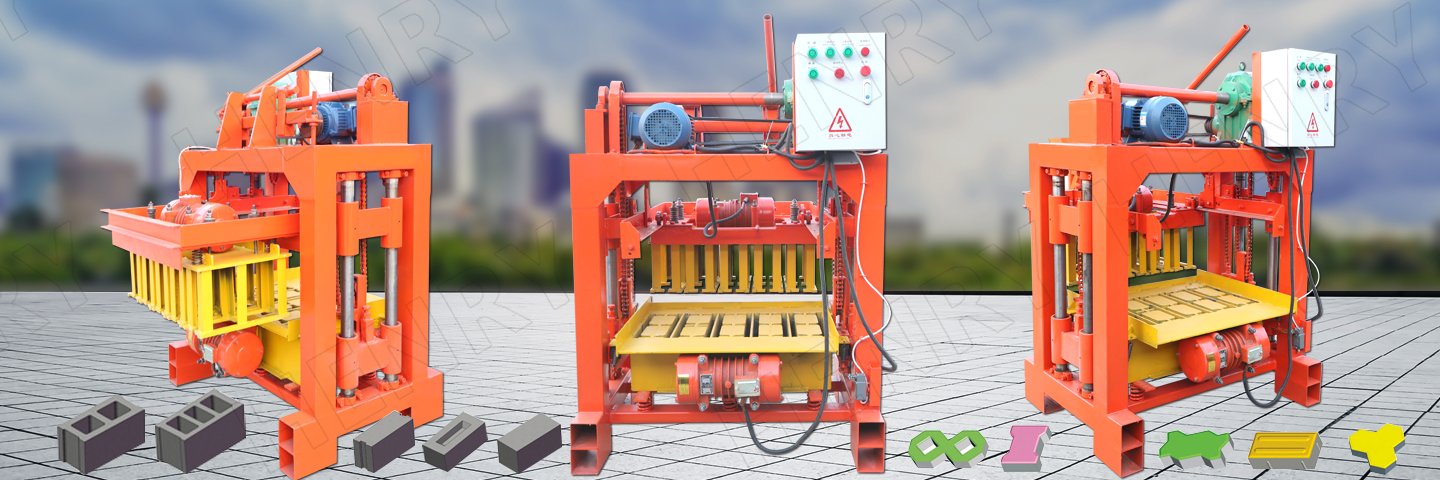

Troisièmement, la machine est polyvalente et intègre une technologie éprouvée et fiable. Pour répondre aux exigences du marché local, les clients qui acquièrent la machine de production de blocs de ciment QT4-40B peuvent choisir parmi différents moules pour fabriquer divers types de briques, notamment des blocs creux en béton, des pavés et des briques pleines. La machine à blocs QT4-40B est un modèle classique, fruit d'une ingénierie éprouvée ; elle utilise de l'acier et des composants de haute qualité, ainsi qu'une conception robuste avec un guidage à quatre colonnes et des supports en profilés d'acier. Les composants principaux, tels que le vibrateur et les moules, sont garantis un an.
Données techniques
- Tab1
Paramètre de spécification
| Taille globale | 1580*1100*1800mm |
| Cycle de mise en forme | 40 à 45 secondes |
| Taille de la palette | 850x550x20mm (palette en fibre) |
| Vitesse | 2800 tr/min |
| Vibreur supérieur | 2,2 kW |
| Vibromasseur Nether | 4,4 kW |
| Électricité | 380V/220V (réglable) |
| Poids total | 1300 kg |
| Capacité | 3000-6000 pièces/8 h |
| Ouvriers | 1 à 2 ouvriers |
| Moule à blocs | Un ensemble gratuit |
| Garantie des composants de base | 1 an |
| Couleur | Peut être personnalisé |
| Rapport d'essai des machines | Fourni |
| Lieu d'origine | Shandong |
| Matière première | Cendres volantes Ciment Sable Béton |
| Condition | Nouveau |
| Service après-vente assuré | Ingénieurs disponibles pour le service |
| Nom du produit | Machine de production de blocs de ciment QT4-40B |
| Garantie des composants de base | 1 an |
| Industries concernées | Magasins de matériaux de construction, travaux de construction |
Capacité de la machine de production de blocs de ciment QT4-40B :
Quelles technologies et accessoires de pointe sont utilisés pour produire la machine de production de blocs de ciment QT4-40B ?
01. Vibrateur pour machine de production de blocs de ciment
Le vibrateur est un composant essentiel de la machine de production de blocs de ciment QT4-40B, jouant un rôle déterminant dans la qualité finale des briques de béton produites. Ce vibrateur utilise des vibrations à haute fréquence pour densifier rapidement les matières premières du béton dans le moule, expulser l'air et faciliter un moulage rapide, permettant ainsi la production de briques de béton de haute qualité. Le vibrateur de la machine QT4-40B est monté directement sur le moule, garantissant une force de vibration directe et concentrée.

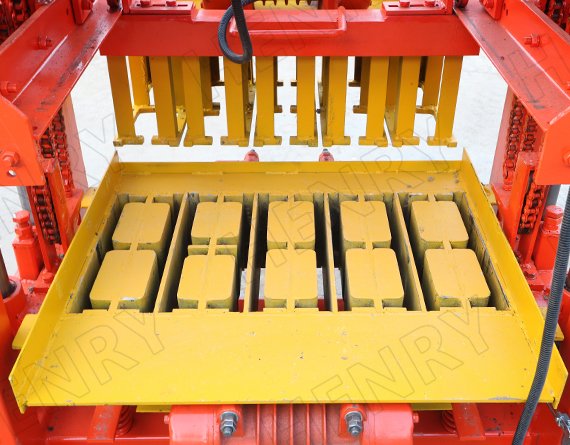

02. Moule à bloc creux
L'ensemble moule de la machine de production de blocs de ciment QT4-40B se compose d'un moule supérieur (tête de presse) et d'un caisson de moule inférieur. Il transforme les matières premières de béton en vrac en briques de béton aux dimensions uniformes et standardisées. Le moule détermine des paramètres clés tels que la longueur, la largeur, la hauteur de la brique, ainsi que la taille et le nombre de ses vides. Afin de garantir la robustesse du moule de la machine de fabrication de blocs QT4-40B, nous utilisons un acier haute résistance et résistant à l'usure. Le processus de fabrication comprend un usinage par électroérosion à fil et un traitement thermique de cémentation sous vide, suivis d'une trempe et d'un revenu, ce qui permet d'obtenir une dureté de moule de 57 à 62 HRC.

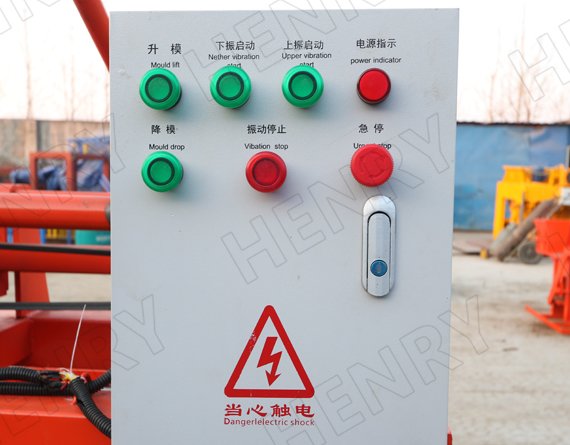

03. Boîtier de commande PLC
Le boîtier de commande PLC de la machine de production de blocs de ciment QT4-40B utilise un automate programmable (PLC) pour exécuter des opérations telles que le moulage et le démoulage par vibration, selon des programmes prédéfinis, lorsque l'opérateur appuie sur les boutons de commande. En contrôlant précisément la durée des vibrations, il garantit une qualité constante pour chaque brique de béton produite. Le boîtier de commande PLC de la machine QT4-40B assure non seulement la qualité du moulage des briques de béton, mais simplifie également le processus de production et garantit la sécurité de la production.
04. Moteur de marque
Le moteur de la machine de production de blocs de ciment QT4-40B convertit l'énergie électrique en énergie mécanique pour actionner le levage du moule supérieur. Ce système réduit la pénibilité du travail des opérateurs, simplifie le processus de production et améliore la productivité. Le moteur sélectionné pour la machine QT4-40B se distingue par son rendement énergétique supérieur et sa construction robuste. Grâce à un bobinage en cuivre optimisé et à une conception structurelle optimisée, il atteint un rendement énergétique 30% supérieur aux moteurs standards. De plus, il répond aux normes de qualité internationales les plus strictes, garantissant ainsi une sécurité et une fiabilité accrues.
05. Colonne de guidage
La fonction principale de la colonne de guidage de la machine de production de blocs de ciment QT4-40B est d'assurer le positionnement précis du moule. Les moules supérieur et inférieur de la machine coulissent verticalement le long des colonnes de guidage, qui servent de rails pour garantir un fonctionnement précis. La colonne de guidage de la machine QT4-40B est fabriquée en acier spécial ultra-résistant. Sa surface est chromée dur, ce qui lui confère une excellente résistance à l'usure, une dureté élevée et une indéformabilité.

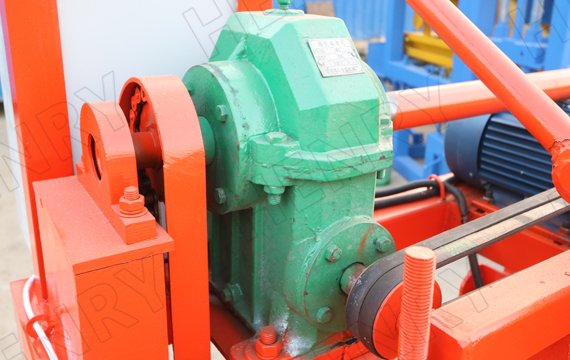

06. Réducteur
Lors de la production de briques de béton par la machine à blocs de ciment QT4-40B, le réducteur fait office de convertisseur de puissance et fonctionne de concert avec le moteur. Il transforme la puissance à haute vitesse et faible couple du moteur en une puissance à basse vitesse et couple élevé, permettant ainsi une production continue de briques de béton et garantissant la régularité du processus.
Quels sont les principaux avantages de la machine de production de blocs de ciment QT4-40B ?

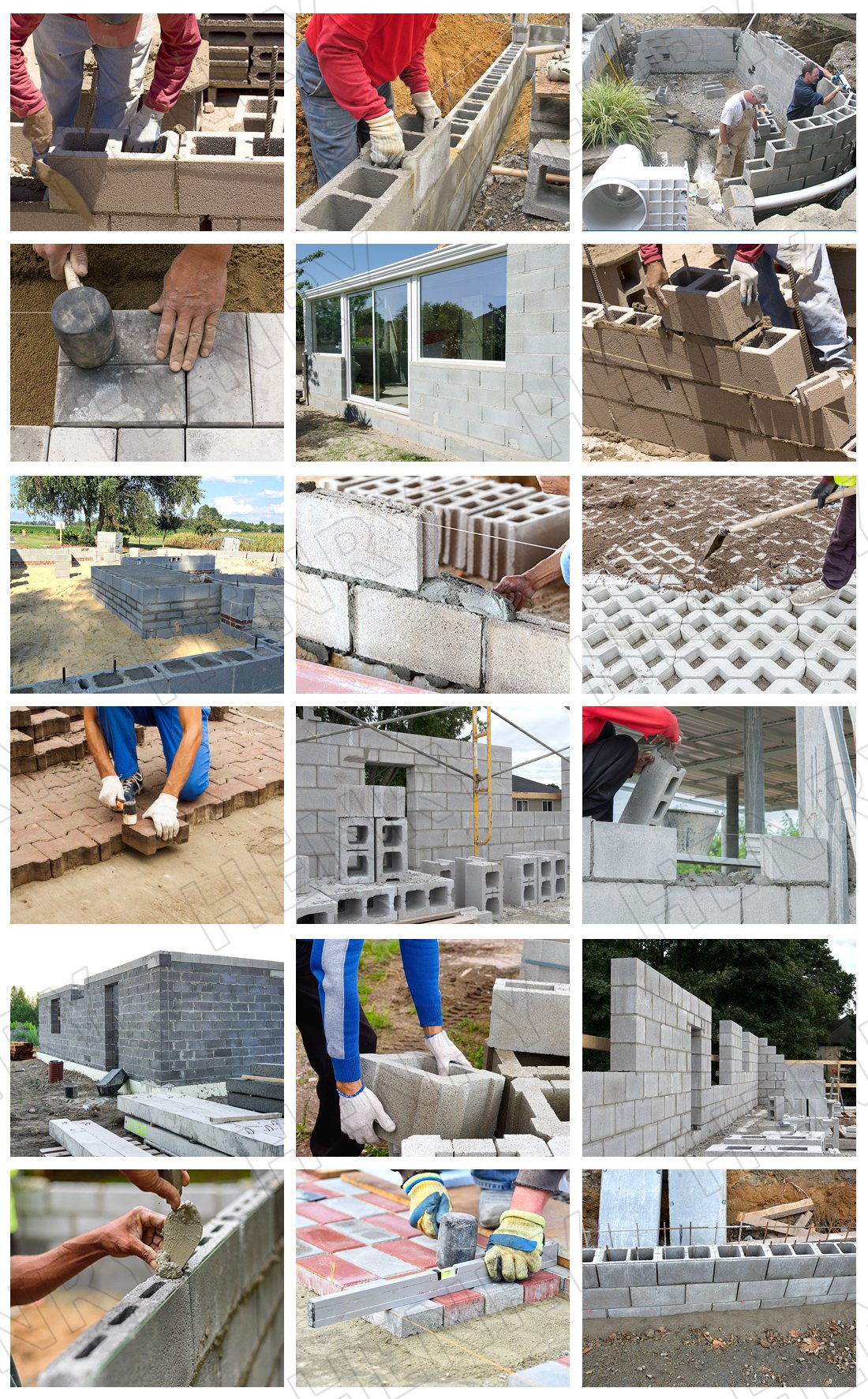

Des ouvriers construisent une maison avec des blocs creux en béton sur le chantier
- De vraies photos de la scène
Quelques photos et paramètres de blocs de béton (6)
Taille : 400 × 200 × 200 mm
4 pièces par moule
360 pièces par heure
2880 pièces toutes les 8 heures
Taille : 400 × 150 × 200 mm
5 pièces par moule
450 pièces par heure
3600 pièces par 8 heures
Taille : 400 × 100 × 200 mm
7 pièces par moule
630 pièces par heure
5040 pièces par 8 heures
Taille : 200 × 163 × 60 mm
8 pièces par moule
720 pièces par heure
5760 pièces toutes les 8 heures
Taille : 200 × 100 × 60 mm
14 pièces par moule
1260 pièces par heure
10080 pièces toutes les 8 heures
Taille : 225 × 112,5 × 60 mm
12 pièces par moule
1080 pièces par heure
8640 pièces toutes les 8 heures
Comment les ouvriers peuvent utiliser correctement la machine de production de blocs de ciment QT4-40B pour produire des briques de béton.
Tout d'abord, les ouvriers chargent les matières premières (sable, ciment, cendres volantes, granulats et eau) dans la bétonnière JQ350 dans les proportions requises et les mélangent pendant 2 à 3 minutes. Ensuite, à l'aide de pelles, ils versent le béton mélangé dans le moule inférieur de la machine de production de blocs de ciment QT4-40B et referment manuellement ce dernier. Puis, ils actionnent le panneau de commande PLC de la machine QT4-40B pour activer le vibrateur et réaliser le moulage par vibration. Enfin, ils utilisent toujours le panneau de commande PLC pour déclencher le démoulage et transporter les blocs de béton moulés vers la zone de séchage à l'aide d'un petit chariot.

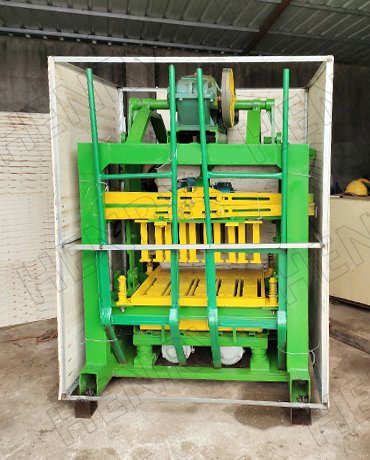

Photos relatives à l'expédition et à la réception par le client de la machine de production de blocs de ciment QT4-40B
Machine de production de blocs de ciment QT4-40B : Quels autres équipements sont nécessaires pour une ligne de production complète ? (4)
Taille globale 1580*1100*1800mm Cycle de mise en forme 40 à 45 secondes Taille de la palette 850x550x20mm (palette en fibre) Vitesse 2800 tr/min Vibreur supérieur 2,2 kW Vibromasseur Nether 4,4 kW Électricité 380V/220V (réglable) Poids total 1300 kg Capacité 3000-6000 pièces/8 h
Puissance du moteur de mélange 5,5 kW Capacité de production 16 m³/h Capacité d'alimentation 350L Efficacité ≥15m³/h Vitesse de rotation de la lame d'agitation 35 tr/min Taille maximale des particules osseuses 8 mm/6 mm Modèle de réducteur 315
Matière première fibres et lin Résistance à la flexion plus de 60 N/mmˆ2 Module de flexion plus de 4,5*10ˆ3Mpa Résistance aux chocs plus de 60 kJ/mˆ2 Tolérance à la température 80-100°C Épaisseur 15-50 mm À la demande du client Largeur/Longueur À la demande du client
Taille 2400*1000*1300mm Pouvoir 2,2 kW Tension 12 V * 4 pièces Horaires de travail 10 heures Opération électrohydraulique Avantage Forte capacité d'escalade
Les principaux avantages de l'inverseur de sens de rotation résident dans sa structure simple et directe, son utilisation intuitive, sa facilité de câblage et sa faible fiabilité. Le système de commande par automate programmable (PLC) de la machine de production de blocs de ciment QT4-40B offre une sécurité élevée, une grande stabilité, des fonctionnalités complètes et une fiabilité professionnelle. Il permet la programmation de la durée des vibrations : une simple pression sur un bouton du boîtier de commande déclenche l'automate qui envoie des instructions au moteur et au vibrateur. Ainsi, l'inverseur de sens de rotation et le système de commande par automate programmable présentent tous deux l'avantage d'une utilisation simple et d'une sécurité élevée, et constituent des solutions de pointe.
Aujourd'hui, les entreprises de fabrication de blocs de ciment en Afrique, notamment au Ghana et au Kenya, privilégient de plus en plus la machine de production de blocs de ciment QT4-40B. Son principal atout réside dans son rapport coût-efficacité : abordable, nécessitant peu d'équipements auxiliaires et peu encombrante, elle permet de fabriquer des blocs de béton dans une cour sans avoir besoin d'une grande usine. Autre avantage : sa simplicité d'utilisation. Dotée d'un boîtier de commande PLC, la machine est intuitive et permet aux ouvriers de maîtriser rapidement le processus de fabrication des blocs de ciment, évitant ainsi le recours à du personnel spécialisé.
La méthode la plus simple et la plus directe pour déterminer si la teneur en humidité des matières premières du béton destinées à la machine de production de blocs de ciment QT4-40B est le “ test de compression manuelle ”. La procédure est la suivante : l’opérateur prend une poignée de matière première et la presse fermement pour former une boule. Après avoir relâché la main, il observe l’état du matériau. Si la boule reste intacte et ne laisse aucune trace d’eau sur la main, la teneur en humidité est optimale. Si le matériau ne forme pas de boule, la teneur en humidité est trop faible ; à l’inverse, si de l’eau s’écoule abondamment de la main, la teneur en humidité est trop élevée.
Premièrement, vérifiez le serrage des fixations de la machine de production de blocs de ciment QT4-40B et resserrez-les sans tarder ; cela inclut les boulons de fixation du moule, du moteur et du vibrateur, ainsi que les boulons d'ancrage. Deuxièmement, nettoyez quotidiennement et soigneusement le moule de la machine QT4-40B afin d'éliminer tout résidu de béton. Troisièmement, lubrifiez, au besoin, les composants critiques tels que les colonnes de guidage et les roulements de la machine QT4-40B. Quatrièmement, inspectez régulièrement le câblage et les bornes du système de commande PLC de la machine QT4-40B afin de vous assurer qu'ils sont bien fixés et en bon état.
Premièrement, veillez à respecter scrupuleusement les proportions des matières premières du béton et à maintenir une teneur en humidité optimale. Deuxièmement, standardisez le fonctionnement de la machine de production de blocs de ciment QT4-40B et les procédures de production. Troisièmement, après la production, minimisez les distances de manutention et réduisez les chocs lors du transport ; l’utilisation d’un chariot élévateur est recommandée pour une manutention en douceur. Quatrièmement, assurez-vous que la zone de cure présente une surface plane et durcie, ainsi qu’un drainage efficace.
La réponse est oui. L'un des avantages de la machine de production de blocs de ciment QT4-40B réside dans sa capacité à utiliser des déchets industriels, tels que les cendres volantes et le laitier, pour fabriquer des briques de béton. Ceci permet de réduire les coûts de production, de réutiliser les ressources et de s'inscrire dans une démarche de développement durable. Toutefois, les déchets industriels comme le laitier nécessitent un prétraitement, tel que le broyage en fines particules, avant d'être mélangés à des matériaux fins comme les cendres volantes. Il est conseillé de réaliser des essais de mélange avec de petits échantillons et de tester la résistance des briques de béton obtenues afin de déterminer le dosage optimal avant de passer à une production à grande échelle.
