El elevador articulado es un dispositivo mecánico que puede moverse de forma autónoma y tiene capacidades de elevación, pudiendo elevar trabajadores y herramientas hasta 16 metros en el aire.
1. Un elevador de pluma articulado consta de un brazo de pluma de varias secciones impulsado por cilindros hidráulicos. Los brazos del elevador de pluma articulado se pueden extender, doblar y plegar, como un brazo humano, lo que lo hace muy flexible y conveniente, adecuado para varios entornos de trabajo complejos y altamente adaptable.
2. El elevador de pluma articulada funciona exclusivamente con electricidad, utilizando 8 baterías de 6 V/340 Ah (5C), un voltaje de control de 12 V CC y un cargador de 48 V/60 A. La batería del elevador de pluma articulada proporciona alta capacidad, larga vida útil, bajo nivel de ruido y excelente maniobrabilidad.
3. Las dimensiones de la carrocería de la plataforma articulada (plegado) son 6,8 m x 1,9 m x 2,1 m, su peso total es de 7550 kg y su altura máxima de trabajo es de 16 m. HENRY también ofrece plataformas articuladas con diferentes alturas de trabajo, como 12 m, 18 m y 20 m. Las dimensiones de la plataforma son 2 m x 1,34 m x 1,45 m, con una extensión horizontal máxima de 9,3 m. La plataforma giratoria de la plataforma articulada puede girar 355° y la plataforma, 160°.
4. En comparación con las plataformas de tijera, las plataformas articuladas ofrecen una gama más amplia de aplicaciones y una mayor altura de elevación. No solo pueden elevar verticalmente, sino también extenderse horizontalmente. Son especialmente adecuadas para entornos de trabajo complejos y estrechos. Son flexibles y muy maniobrables.
5. El elevador articulado presenta una estructura compacta y un alcance de 0,25 m. Dos manijas totalmente proporcionales permiten un control preciso de la inclinación y extensión de la pluma, lo que permite a los trabajadores en la plataforma de trabajo acercarse a su objetivo.
¿Para qué tipos de trabajos se puede utilizar la plataforma elevadora articulada?
En primer lugar, las plataformas articuladas se pueden utilizar en obras de construcción para la construcción de muros exteriores, la instalación y limpieza de ventanas, la reparación e inspección de techos, etc. Además, son muy prácticas en la instalación y el mantenimiento, como la instalación de iluminación, aire acondicionado y otros equipos, la instalación de vallas publicitarias, pantallas LED y el mantenimiento de líneas eléctricas, antenas y otros equipos. Las plataformas autopropulsadas también desempeñan un papel importante en la agricultura y la silvicultura, como en la poda de árboles y la recolección de fruta.
¿Qué comodidades puede aportar el diseño de ruedas del elevador de pluma articulada?

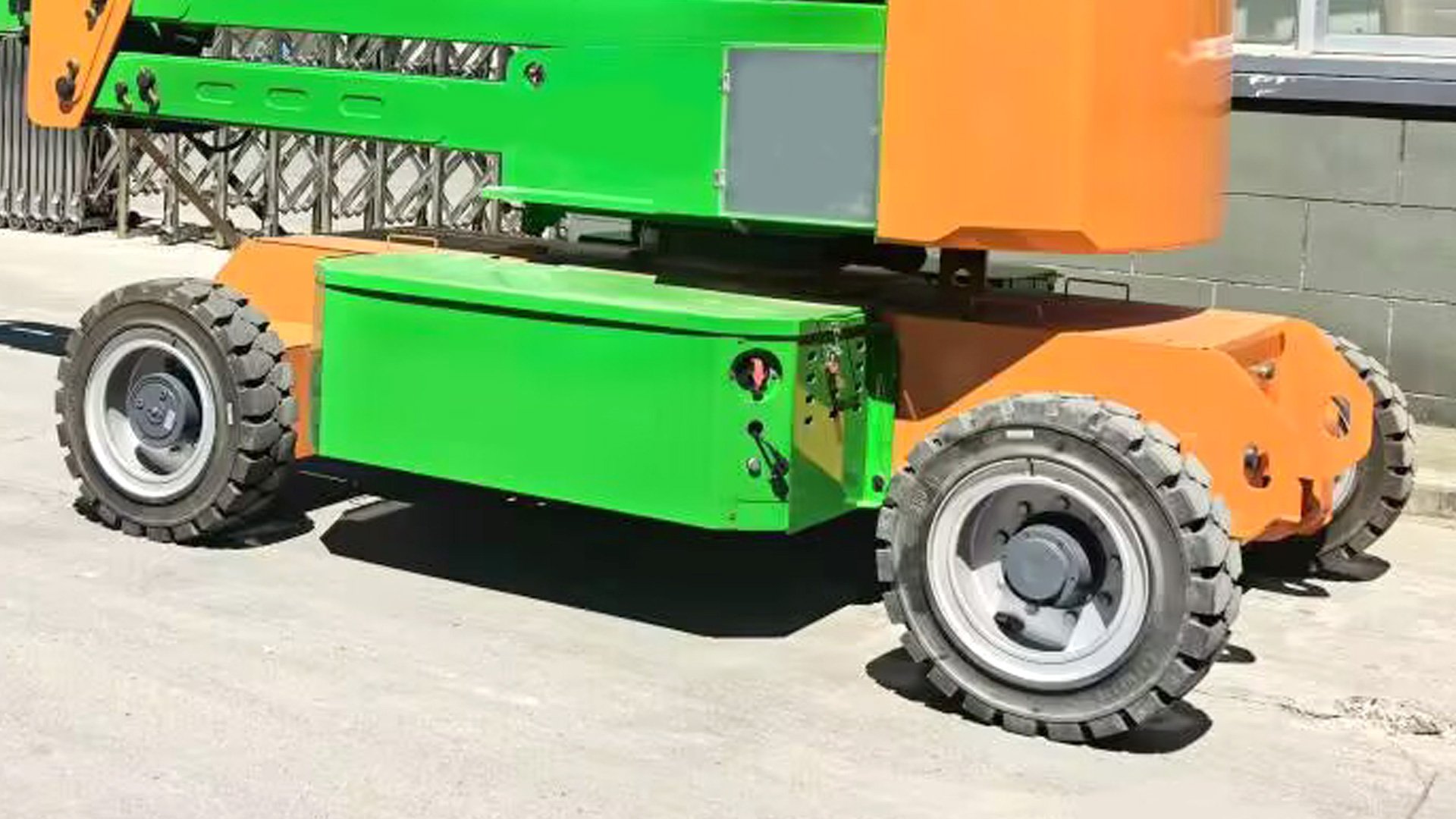

El elevador articulado está equipado con cuatro neumáticos sólidos que se mueven y posicionan automáticamente, lo que facilita su transporte y traslado al lugar de trabajo sin necesidad de manipulación manual, lo que sin duda mejora la eficiencia del trabajo. En comparación con los neumáticos neumáticos, los neumáticos sólidos del elevador compacto soportan mayores presiones y se adaptan mejor a superficies de obra complejas. El elevador autopropulsado alcanza una velocidad máxima de desplazamiento de 5 km/h, una velocidad máxima de desplazamiento de 0,8 km/h en posición elevada y una capacidad de ascenso de 30%. Los neumáticos del elevador autopropulsado son de espuma 240/55D17.5.
¿Qué tecnologías avanzadas se utilizan en la plataforma de trabajo de la plataforma elevadora articulada?

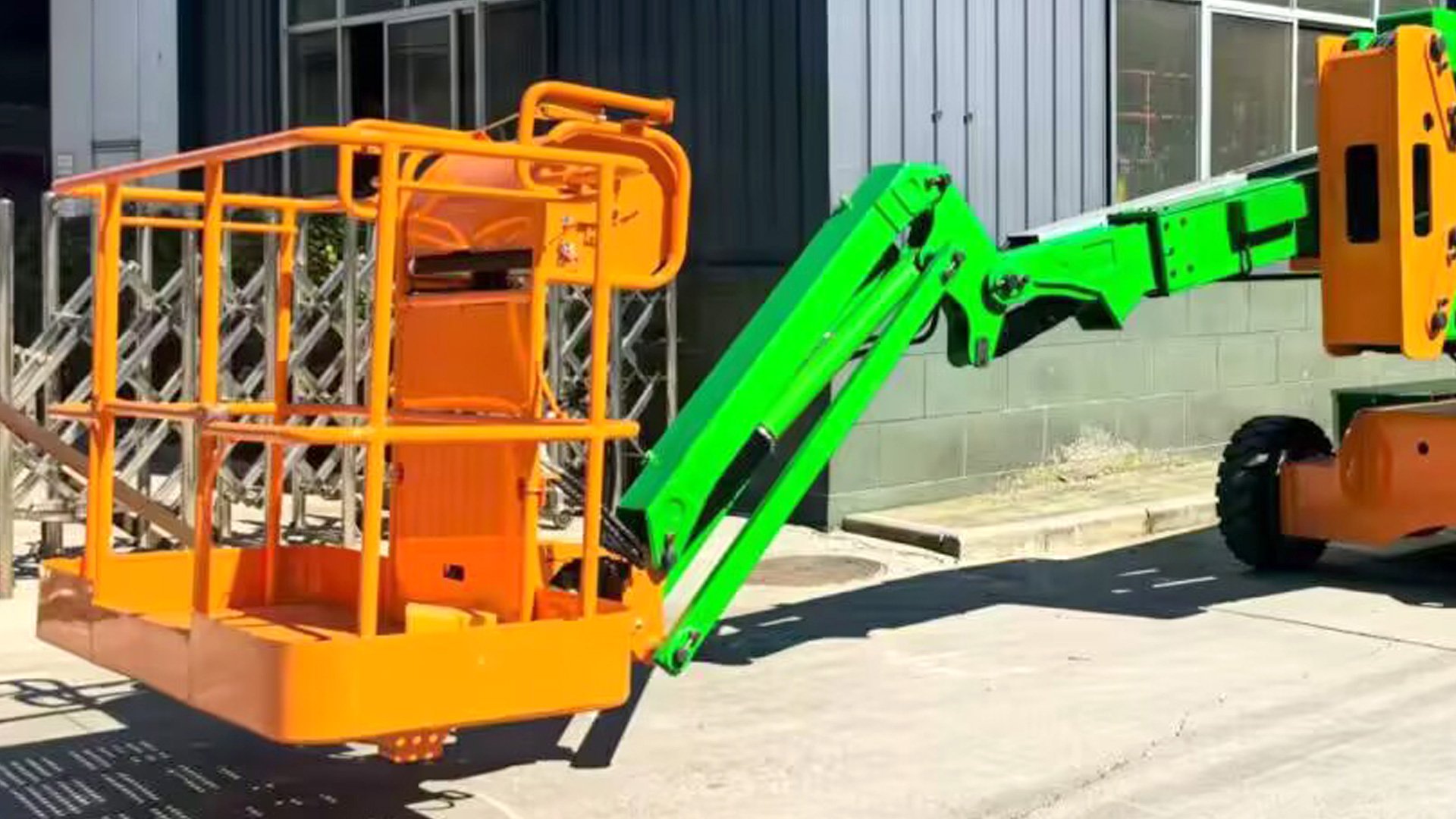

La plataforma de trabajo del elevador articulado mide 2 m x 1,34 mx 1,45 m y puede acomodar a dos trabajadores simultáneamente.
La plataforma está equipada con una valla retráctil que se puede extender y retraer para aumentar el área de trabajo del elevador de pluma articulada. La plataforma de trabajo del elevador de pluma articulada cuenta con una superficie antideslizante, lo que reduce los riesgos para los trabajadores que trabajan en altura. Además, la plataforma de trabajo del elevador de pluma articulada está soldada con acero de alta resistencia y es de muy buena calidad.
¿Qué tan potente es el elevador de pluma articulada y cuánto peso puede soportar?
La plataforma articulada cuenta con un motor de bomba de 5 kW y un motor de desplazamiento de 3,3 kW, lo que ofrece una gran potencia, una capacidad de carga nominal de 230 kg y una altura máxima de elevación de 16 m. La plataforma articulada puede elevar a dos trabajadores y herramientas a una altura de 16 m. La batería de la plataforma articulada es de 8 x 6 V/340 Ah (5 C), y una carga completa proporciona de 8 a 10 horas de funcionamiento continuo.
Sin duda, la plataforma elevadora articulada es el equipo de elevación más completo, flexible y de mayor rendimiento.
HENRY también vende otros equipos de construcción, como andamios, mini compactadores, minicargadoras Bobcat, miniexcavadoras de 2,5 toneladas, etc.
Parámetros técnicos del elevador de brazo articulado y visualización de imágenes reales
- Datos tecnológicos

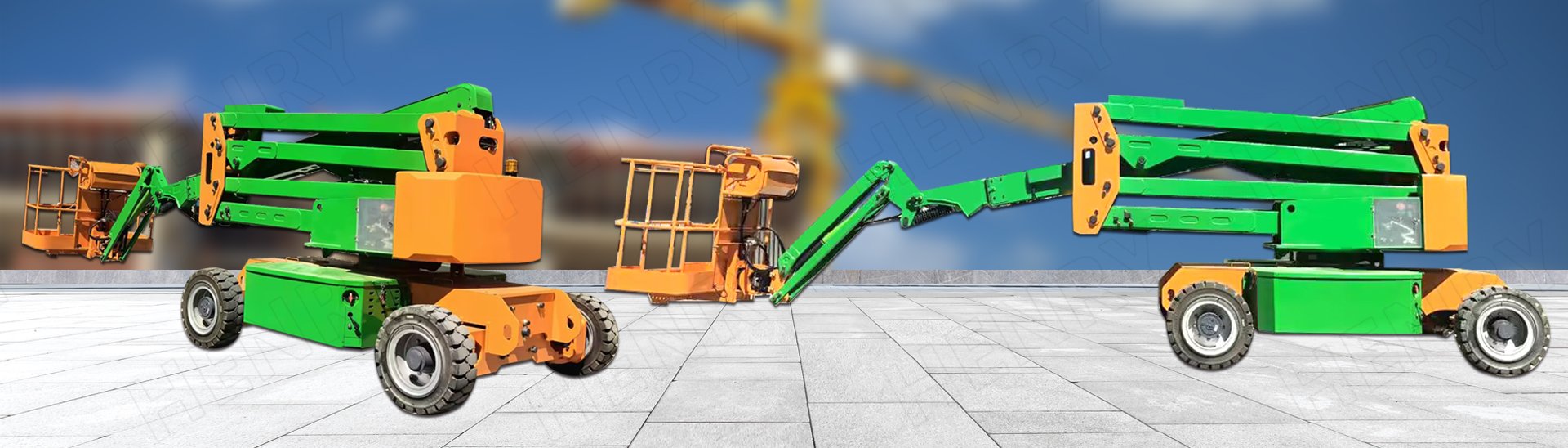

- Imagen de un elevador de pluma articulada
| Carga nominal | 230 kg |
| Altura máxima de la plataforma | 16 metros |
| Tamaño total | 6,8 m x 1,9 m x 2,1 m |
| distancia entre ejes | 1,9 millones |
| Tamaño de la plataforma | 2 m x 1,34 m x 1,45 m |
| Número de personas que llevan | 2 |
| Rotación del plato giratorio | 355° |
| Rotación de plataforma | 160° |
| Velocidad máxima de conducción (replegada) | 5 kilómetros por hora |
| Velocidad máxima de conducción (estado elevado) | 0,8 km/h |
| Capacidad de escalada | 30% |
| Barrido de cola de plato giratorio | 0,25 m |
| Potencia del motor de desplazamiento | 3,3 kW |
| Potencia del motor de la bomba | 5 kW |
| Especificaciones de la batería | 8 x 6 V/340 Ah (5 C) |
| Voltaje de control | 12 VCC |
| Especificaciones del cargador | 48 V/60 A |
| Capacidad del tanque de aceite hidráulico | 40 litros |
| Peso de la máquina | 7550 kilogramos |
| Color | Personalizable |
| Informe de prueba de maquinaria | Proporcionó |
| Lugar de origen | Shandong |
| Condición | Nuevo |
| Nombre del producto | plataforma elevadora articulada |
| Garantía de los componentes principales | 1 año |
Obtenga más videos de operaciones
¿Cuáles son los pasos operativos correctos para una plataforma elevadora articulada?
1. Primero, verifique la carga restante de la plataforma articulada para asegurarse de que esté completamente cargada. Asegúrese de que la pluma y la plataforma de trabajo funcionen correctamente.
2. El operador conduce la plataforma articulada hasta el área de trabajo y se asegura de que no haya obstáculos como cables eléctricos ni árboles grandes. El clima es normal, sin vientos fuertes, lluvia ni nieve.
3. Los trabajadores suben a la plataforma de trabajo del elevador de pluma articulada y usan cascos y cinturones de seguridad.
4. El operador controla las dos manijas totalmente proporcionales del elevador de pluma articulada para controlar la extensión y rotación de la pluma del elevador de pluma articulada y transporta suavemente la plataforma de trabajo del elevador de pluma articulada al área designada.
5. El operador puede controlar con flexibilidad la posición de la plataforma de trabajo del elevador articulado mediante una palanca totalmente proporcional. La plataforma puede girar 160 grados. El elevador articulado alcanza una altura máxima de 16 m y una extensión horizontal máxima de 9,3 m.
6. Una vez finalizado el trabajo, el operador controla la manija totalmente proporcional del elevador de pluma articulada y baja lentamente la plataforma de trabajo del elevador de pluma articulada.
En primer lugar, las plataformas articuladas ofrecen un mayor alcance. Pueden elevar la plataforma de trabajo hasta una altura de 16 metros y extenderse horizontalmente 9,3 metros, lo que las hace ideales para áreas de trabajo con obstáculos. Las plataformas de tijera, en cambio, solo pueden elevar la plataforma de trabajo hasta 10 metros y no pueden extenderse horizontalmente.
En segundo lugar, las plataformas articuladas ofrecen mayor flexibilidad. Sus plataformas giratorias pueden girar 355 grados y sus plataformas 160 grados, lo que permite una operación flexible y la posibilidad de ajustar la posición de la plataforma de trabajo. Sin embargo, las plataformas de tijera no pueden girar, por lo que es necesario reposicionarlas por completo si es necesario ajustar la plataforma de trabajo.
La seguridad es primordial al trabajar en altura, por lo que HENRY siempre ha priorizado la mejora de la seguridad de sus plataformas articuladas. En primer lugar, las plataformas articuladas están equipadas con diversas funciones de protección, como un sistema de protección contra sobrecargas, un sistema de protección contra vuelcos, un sistema de diagnóstico de fallos, un sistema de parada de emergencia y luces de advertencia de seguridad.
Además, la plataforma de trabajo del elevador de pluma articulada está equipada con una valla protectora de 360° resistente y confiable, y la plataforma de trabajo está equipada con una función antideslizante.
Además, la pluma del elevador articulado es extremadamente estable durante la elevación y el balanceo, sin ninguna vibración.
El elevador de pluma articulada es intuitivo y fácil de operar.
En primer lugar, cuenta con una pantalla inteligente que muestra información en tiempo real, como el estado operativo, los parámetros operativos, la carga útil y la altura de trabajo.
En segundo lugar, el elevador articulado está equipado con dos palancas de control totalmente proporcionales. El operador las controla para activar el sistema hidráulico, ajustar la posición de la pluma y mover la plataforma de trabajo.
