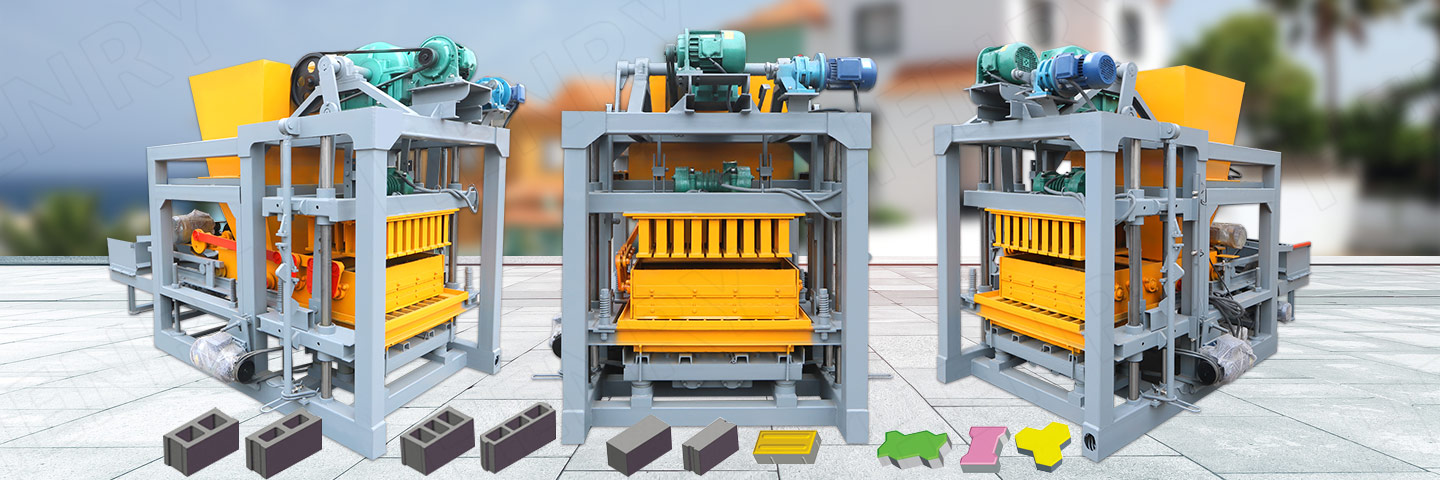

Máquina para fabricar bloques de hormigón QT4-25
1. En primer lugar, el QT4-25 es un sistema completamente automático. máquina para fabricar bloques Basada en la máquina bloquera hidráulica totalmente automática QT4-20. Cuenta con una sólida base técnica y una estructura de chasis que logra la misma fuerza de vibración que una máquina bloquera hidráulica automática de alta gama. Densidad.
2. En segundo lugar, el QT4-25 está equipado con un sistema de control PLC con pantalla táctil, lo que permite configurar simultáneamente todos los parámetros técnicos. Podemos configurar un sistema de control táctil totalmente automático y un sistema universal de control de válvulas de accionamiento de rueda según las necesidades del cliente para adaptarlo al grado de automatización requerido.
3. En tercer lugar, el QT4-25 está equipado con un motor de vibración en tiempo real de 2,2 kW de alta frecuencia que impulsa la caja de vibración en un modo de diseño de rueda excéntrica, brindando así la máxima fuerza de vibración de formación de bloques y asegurando la resistencia y dureza de cada bloque hueco de hormigón.
4. En cuarto lugar, el Henry QT4-25 máquina de bloques Adopta un sistema de mezcla y rastrillo multidireccional, multienlace y sin ángulo muerto, que maximiza la trituración y reorganización de la arena y el cemento con alta humedad antes de que las materias primas del hormigón entren en el molde para su presurización. Ventajas: alimentación uniforme y descarga rápida.
Línea de producción de máquinas para fabricar bloques de hormigón mecánicos totalmente automáticas a la venta
Antes de desarrollar una máquina para fabricar ladrillos En el modelo, Henry reflexionaba sobre el tipo de máquina para fabricar ladrillos que necesitaban los usuarios. Observamos que el jefe, que acababa de planear construir una fábrica de ladrillos, buscaba una opción económica, de buena calidad, alta producción, alto grado de automatización y fácil operación. máquina para colocar ladrillos Puede iniciar su propio negocio o brindar oportunidades de empleo a los miembros de su familia.
Es fácil imaginar por qué los clientes de África y el Sudeste Asiático prefieren cada vez más las máquinas de bloques vibratorias mecánicas totalmente automáticas. El factor clave es que, tras la pandemia, la recuperación económica mundial es relativamente difícil, y la falta de dinamismo inmobiliario en la industria de la construcción en cada país ha provocado una contracción de la demanda de máquinas de bloques. Como fabricante de máquinas de bloques de alta gama con más de 20 años de experiencia en producción, conocemos a fondo las necesidades de los usuarios, adaptamos rápidamente la investigación y el desarrollo de nuestra cadena de productos y nos dedicamos a ello. Hemos desarrollado un modelo para lograr una producción totalmente automatizada y, así, resolver la difícil situación de los usuarios: los altos costos de mano de obra y la complejidad de las operaciones. Hemos lanzado varias máquinas de bloques vibratorias mecánicas totalmente automáticas con precios que oscilan entre los 5000 y los 10 000 dólares estadounidenses. En el caso de los dispositivos de gama baja, nuestros usuarios son personas de alto nivel: funcionarios gubernamentales, abogados, médicos, empresas de construcción, autónomos y los expertos financieros más experimentados. Cuando poseen una máquina de bloques de vibración mecánica automática Henry When, creo que tienen la confianza de utilizar el mejor equipo para administrar bien una fábrica de ladrillos, brindar el valor más duradero a los usuarios que los rodean que necesitan bloques y, al mismo tiempo, lograr su propia libertad financiera.
Datos técnicos
- Pestaña 1
- Pestaña 2
| Tamaño total: | 3600*1650*2200 mm |
| Peso de la máquina bloquera anfitriona | 2450 kg |
| Potencia nominal de la máquina host | 17,9 kW |
| Se requiere número de trabajador | 3-5 trabajadores |
| Tamaño del palé | 850*550*20 mm (ajustable) |
| Fuerza de vibración | 35-40 kN |
| Período de formación de bloques | 25-30 segundos |
| Industrias aplicables
| Tiendas de materiales de construcción, talleres de reparación de maquinaria, plantas de fabricación, obras de construcción, máquinas bloqueras |
| Materia prima | Hormigón (cemento, arena blanda, arena de río, polvo de piedra, cenizas volantes, áridos, grava, cenizas, etc.) |
| Molde de bloque | Un juego gratis |
| Modelo de mezclador | Hormigonera JQ500 |
| Máquina transportadora de cinta | 6 m de longitud |
| Componentes principales | PLC, motor, cojinete, caja de cambios, motorreductor, recipiente a presión, engranaje, bomba |
| Garantía de los componentes principales | 1 año |
| Lugar de origen | Shandong |
| Propuesta de venta única | Vibración mecánica |
| Color | Según requerimiento del comprador |
| Inspección de salida por vídeo | Proporcionó |
| Informe de prueba de maquinaria | Proporcionó |
| Condición | Nuevo |
| Servicio posventa proporcionado | Ingenieros disponibles para dar servicio |
| Nombre del producto | Máquina para fabricar bloques QT4-25 |
| Cantidad / molde | 4 piezas de bloque hueco de 400*200*200 mm |
| Área de producción requerida | 2000-3000 metros cuadrados |
| Área de talleres | 60 metros cuadrados |
| Taller de almacenamiento de materias primas | 200 metros cuadrados |
| Oficina | 60 metros cuadrados |
Producción de la máquina para fabricar bloques de hormigón QT4-25:
Ventajas de la máquina para fabricar bloques de hormigón totalmente automática QT4-25 en venta en línea de producción

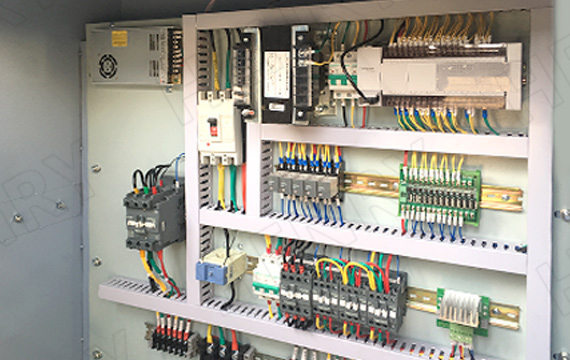

Cabina de controlador PLC eléctrico
01. Caja controladora PLC eléctrica
La versión automática estará equipada con los mejores componentes electrónicos de la marca, PLC, y la versión semiautomática utilizará un vástago de válvula de operación universal y tendrá que controlar manualmente cada proceso de formación de bloques.
Sensor de interruptor de viaje
02. Sensor para máquina para fabricar bloques de hormigón de la marca Omron/Delixi/Chint
Marca mundial original de Omron, garantía de calidad Control de sensor de luz, bloqueo de carrera preciso, protección de manguito protector, anticolisión y antipresión

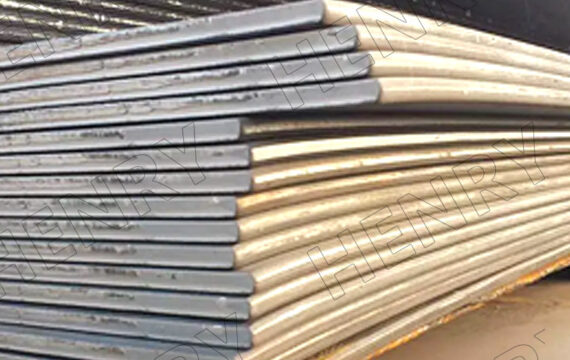

Material de acero del cuerpo de la máquina
03. Utilizando placa de acero estándar nacional 345#, alta resistencia, alta tenacidad, buena resistencia al desgaste y resistencia al agrietamiento.
Motores de vibración de alta fuerza
04. Motor de vibración de la marca Siemens / Shanbo / Huaxing
Línea especial de motor de alta eficiencia que garantiza gran potencia y larga vida útil que se adapta a diferentes necesidades. Según las necesidades del usuario, configuramos diferentes marcas de motores y los precios serán ligeramente diferentes.
Molde para bloques huecos de hormigón
05. Todos los moldes de bloque se fabrican mediante carburación, tratamiento térmico y resistencia al desgaste. Con tecnología de corte por alambre, soldadura de protección contra dióxido de carbono con pequeños errores, el cuerpo de soldadura es firme y no se agrieta en los moldes de bloque.
Carro de alimentación de material
7. Equipado con horquillas agitadoras de múltiples capas, agitación y pretrituración sin esquinas muertas, el carro de material alimenta el molde completamente sin esquinas muertas, de modo que los bloques producidos no carecerán de materiales.
Caja de control inteligente
8. Caja controladora de elementos eléctricos del PLC Siemens
Componentes electrónicos de marca, respuesta rápida, rendimiento estable, buena calidad, larga vida útil, diseño razonable, fácil de reemplazar.
Ventajas de la máquina automática para fabricar bloques de hormigón QTJ4-25

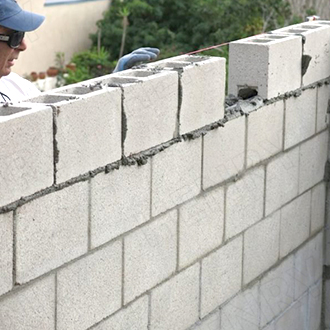

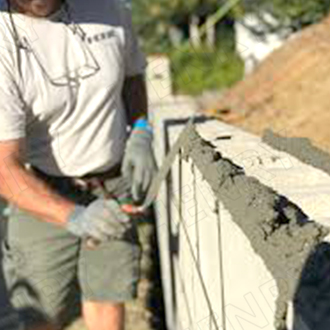

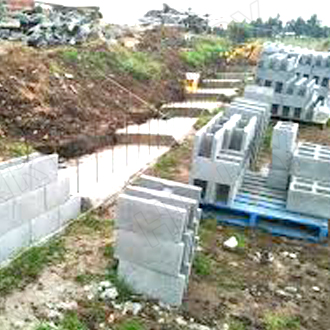

Sitio de construcción de bloques y proceso de construcción de viviendas
- Galería
- Hoja de datos
Muestras de bloques de hormigón para que los clientes elijan (6)
Tamaño: largo 400 * ancho 200 * alto 200 mm
4 piezas por molde
480 piezas por hora
3840 piezas por 8 horas
Tamaño: largo 400 * ancho 100 * alto 200 mm
7 piezas por molde
840 piezas por hora
6720 piezas por 8 horas
Tamaño: largo 500 * ancho 150 * alto 200 mm
5 piezas por molde
600 piezas por hora
4800 piezas por 8 horas
Tamaño: largo 200 * ancho 160 * alto 60 mm
8 piezas por molde
960 piezas por hora
7680 piezas por 8 horas
Tamaño: largo 200 * ancho 100 * alto 60 mm
14 piezas por molde
1680 piezas por hora
13440 piezas por 8 horas
Tamaño: largo 400 * ancho 125 * alto 200 mm
6 piezas por molde
720 piezas por hora
5760 piezas por 8 horas
La máquina automática para fabricar bloques de hormigón QTJ4-25 prueba todo tipo de bloques de hormigón para los clientes.
- ¿Cuál es la descripción más profesional para la línea de producción completa de máquinas bloqueras QTJ4-25?
- Descripción de la máquina automática para fabricar bloques huecos QTJ4-25 con una bonita pintura
- ¿Cuáles son los comentarios y sentimientos reales después de utilizar la máquina para fabricar bloques completamente automática QTJ4-25?
- ¿Cómo utilizar correctamente una máquina para fabricar bloques de hormigón totalmente automática?
¿Cómo confirmar su decisión final sobre el estilo de bloque hueco de hormigón?
En primer lugar, indíquenos su país de origen. Nuestro equipo le asesorará sobre el tamaño y tipo de ladrillo más utilizados en el mercado. Posteriormente, puede solicitarnos planos de diseño según sus necesidades. Definiremos los ladrillos o bloques que desea producir.
Parte de la representación realista del uso de las máquinas de bloques de cemento Henry para la venta
Equipos necesarios para la línea de producción completa de la máquina automática para fabricar bloques de hormigón QT4-25 (4)
Hormigonera JQ500 para mezclar cemento, arena, polvo de piedra y grava.
Parámetros de la hormigonera JQ500:
Tamaño total 1500 (largo) × 1500 (ancho) × 1300 (alto) mm Ciclo de modelado 2-3 minutos Capacidad de producción 12 m3/h Fuerza 7,5 kW Volumen 500 litros Peso total 850 kg
La máquina transportadora de bloques sirve para transportar material mezclado desde el mezclador hasta la tolva de la máquina de bloques.
Parámetros de la máquina transportadora
Peso 220 kg Tamaño 6000*700*400 mm Potencia del motor 1,5 kW Tipo de cinturón Tipo “V” Velocidad 1,5 m/segundo
La máquina anfitriona es para fabricar bloques de hormigón.
Parámetros del equipo host QT4-25:
Peso 2450 kg Tamaño 3600*1650*2200 mm Potencia del motor 17,9 kW Tamaño del palé 850*550*20 mm Turno de formación 25-30 segundos
Apilador de palets individual para apilar bloques huecos o adoquines terminados
Parámetros del apilador de palets individuales:
Tamaño total: 2300*1570*2400 milímetros: Potencia (KW): 3 kW Velocidad: 0,5 m/s Capa apiladora |： 3-4 capas Peso total: 500 kg método de apilamiento manija de la abrazadera
Sí, nuestra QT4-25 tiene varias versiones. Debido a su diseño anterior, se han desarrollado varias versiones tras la continua retroalimentación de los usuarios. La primera es un proceso de producción totalmente automático controlado por un PLC con pantalla táctil. La segunda es una pantalla de entrada de texto en el gabinete de control, lo que resulta relativamente económico, lo que la hace más económica. La tercera es la versión semiautomática, que utiliza un vástago de válvula de control universal manual para controlar el movimiento mecánico. Si no está satisfecho con el modo totalmente automático, puede optar por esta.
Aunque la QT4-25 es totalmente automática, debido a su desmoldeo mecánico, no puede equiparse con un sistema de alimentación de color. Por lo tanto, no puede producir adoquines de colores, pero sí cualquier adoquín en colores naturales.
La respuesta es sí. Recomendamos a los usuarios equipar la apiladora, ya que la máquina de bloques QT4-25 tiene una velocidad de producción muy alta y la apiladora se adapta perfectamente a ella. De lo contrario, la extracción manual de bloques resultará muy tediosa.
La respuesta es sencilla. Antes de que nuestra máquina de bloques de hormigón salga de fábrica, conectamos todos los cables para los clientes, procurando no desconectarlos. De esta forma, los clientes pueden conectar el cable de alimentación directamente y operar la máquina de bloques después de recibirla. Además, proporcionamos a los clientes manuales de operación y videos de instalación. Los clientes pueden consultar el video paso a paso para instalar su propia máquina de bloques.
No será lento. Además, el funcionamiento semiautomático del vástago de válvula Wanxiang también acelerará la producción una vez que los trabajadores adquieran la competencia en un mes.
